[ 그라운드앵커 ]

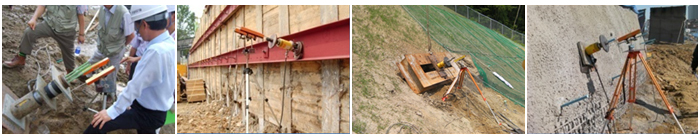

앵커공법이 적용된 구조물은 서비스를 수행하기 전에 앵커의 하중보유능력 및 하중-변위

거동관계를 규정하기위해 현장시험이  반드시 수행되어져야 함

1. 인발시험
앵커체의 품질, 설계의 정확성 등을 확인하는 시험으로  시험최대하중은 인장재 항복강도 90% 또는

인발될 때 까지 수행하며 동일한 지반에서는 최소 1공 이상, 다양한 지반에서는 각각의 지반에 대해 수행

2. 인장시험
실 시공된 앵커의 단기 반복하중에 대한 설계내력 및 자유부 구속 여부를 확인하는 시험으로

시험최대하중은 설계하중의 1.2~1.5배이며 총 앵커 공수 1~5%에 대해 수행

3. 확인시험
전체 공수에 대해 실시하는 시험으로 하나의 하중 사이클을 가짐

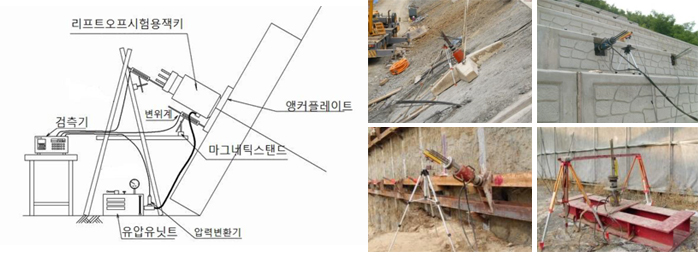

4. 리프트옵시험
이미 정착되어 있는 앵커에 대해 수행되는 시험으로 장기간 방치된 현장이나 붕괴 또는 붕괴 위험이 있는

현장에서 앵커 정착하중(잔류하중)을 측정하는 시험

 [ 쏘일네일 및 록볼트 ]

과도한 변위가 발생하지 않으면서 설계축력이 확보되는지를 확인하고 적절한 안전율로

설계되었는지를 확인하기 위한 시험

1. Verification or Ultimate Tests
실제시공에 앞서 시험지반의 인발저항력과 시공방법의 적절성을 확인하기 위해 실시, 네일이 인발될

때까지 또는 최소한 인발시험에 규정되어진 안전율을 설계하중에 곱한 하중까지 수행.

2. Proof Tests
일반적으로 총 시공되어지는 네일 개수의 1~5%에 대해 실시하며 인발시험을 수행하지 않았던 지반에

시공된 네일에 대해 하중확보여부를 확인하기 위해 설계하중의 150%까지 수행.

3. Creep Tests
Ultimate 및 Proof Tests의 한 부분으로 수행되어지며 장기적으로 구조물에 손상을 줄만한 변위가

발생되지 않고 구조물의 사용가간동안 안전하게 하중을 확보할 수 있는지를 확인하기 위해 수행 되어지며

특히 크리프 변위가 크게 발생되는 일반토사나 점토지반에서 수행.
